Fonction d'équipement Lavage.
9.1 Descriptif de l’équipement
Dans cette partie, on va s’occuper de laver les bacs et le circuit.
La gestion du process lavage par une séquence maître et trois séquences (Rinçage eau froide, Lavage eau chaude, Rinçage eau froide) et l’égouttage en fin de la séquence maitre.
9.2 Les fonctions équipements
- Rinçage 1 eau froide des circuits ;
- Rinçage1 eau froide des bacs ;
- Lavage eau chaude des bacs ;
- Rinçage 2 eau froide des circuits ;
- Rinçage 2 eau froide des bacs ;
- Égouttage.
9.3 Les Modes de fonctionnements
- Mode manuel ;
- Mode automatique : L’autorisation de lavage est réalisée par une demande OP.

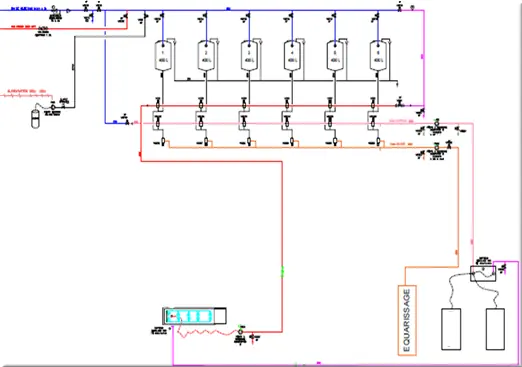

Figure 12 : Mode de fonctionnement
9.4 Fonction Lavage: les conditions
| Condition initiales | Validation |
|---|---|
| Aucun équipement n’est en défaut |
|
|
|
|
|
|
|
| Condition de lancement | Validation |
|---|---|
| Commande OP opérateur marche par la notion DDE OP |
|
|
|
|
|
|
|
| Condition d’arrêts | Validation |
|---|---|
| Commande opérateur |
|
|
|
|
|
|
|
9.5 Les Actions
- La validation du DSV déclenche la vidange du bac ;
- En cas de défaut un signal d’alarme précisant le type de défaut doit s’afficher.
9.6 Gestion des alarmes et défauts
Gestion des alarmes (non bloquants) et les défauts (bloquants).
9.6.1 Alarmes Lavage
| ID | Alarmes | Type de réar | Action apparition | Action Disparition | Validation |
|---|---|---|---|---|---|
| DEF_TT | ALARME EAU CHAUDE |
|
Message sur la supervision |
|
|
| DEF_....... |
|
|
|
|
|
| DEF_....... |
|
|
|
|
|
| DEF_....... |
|
|
|
|
|
| DEF_....... |
|
|
|
|
|
9.6.2 Défauts Lavage
| ID | Défauts bloquants | Type de réar | Action apparition | Action Disparition | Validation |
|---|---|---|---|---|---|
| DEF_....... | POMPE DOSEUSE | BP réarmement | Arrêt moteur et fermeture vanne et initialisation de la séquence |
|
|
| DEF_....... | TEMPERATURE EAU CHAUDE | BP réarmement | Arrêt moteur et fermeture vanne et initialisation de la séquence |
|
|
| DEF_....... |
|
|
|
|
|
| DEF_....... |
|
|
|
|
|
9.7 Séquence maître de la fonction lavage
| Commentaire | Adressage | Validation |
|---|---|---|
| Cette fonction permet la gestion de lavage des bacs et du circuit grâce à l’ouverture des vannes de l’eau froide et l’eau chaude |
|
|
| L’évolution de cet état est automatique en fonction de l’utilisation des fonctions de production |
|
|

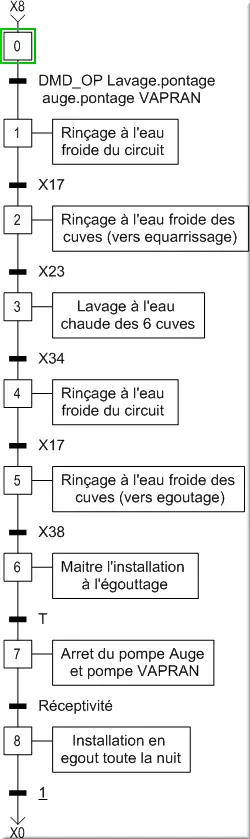

Figure 13 : Séquence maître lavage
9.8 Séquence Rinçage 1 eau froide du lavage
Séquence Rinçage 1 eau froide de la fonction lavage.
9.8.1 Rinçage 1 eau froide tuyauterie

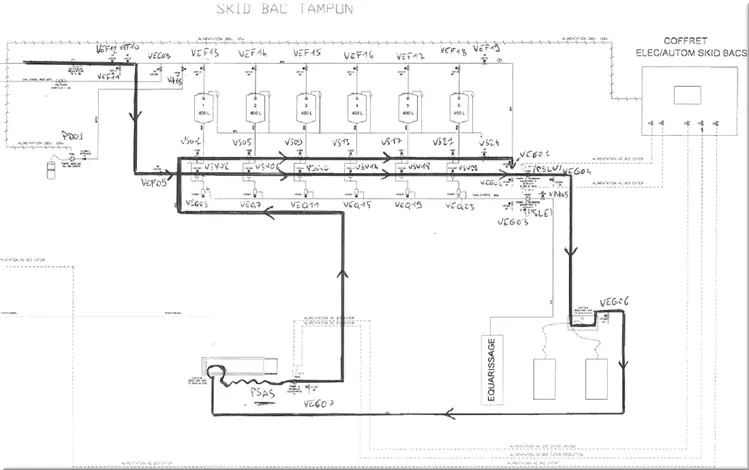

Figure 14 : Rinçage eau froide
9.8.2 Rinçage 1 eau froide vers équarrissage
Le rinçage eau froide bac 1 vers équarrissage est aussi réalisé après un soutirage vers équarrissage.

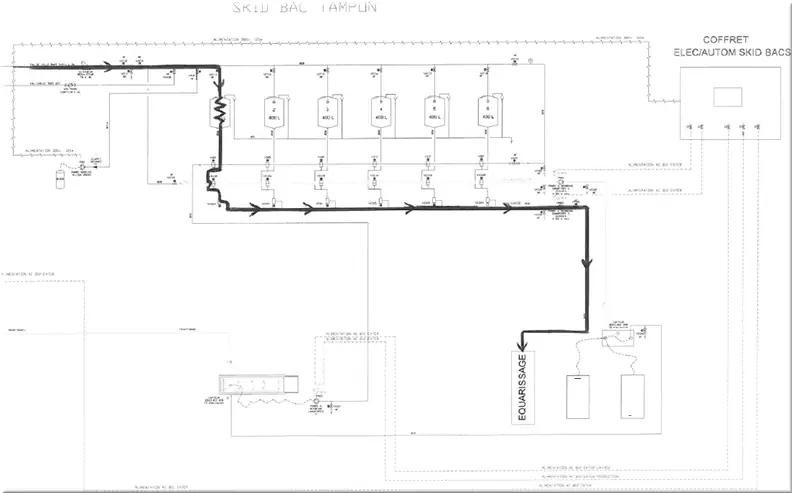

Figure 15 : Rinçage bac1
| Commentaire | Adressage | Validation |
|---|---|---|
| Cette fonction permet la gestion de rinçage des bacs vers équarrissage et du circuit grâce à l’ouverture des vannes de rinçage à l’eau froide |
|
|
| L’évolution de cet état est automatique en fonction de l’utilisation des fonctions de production |
|
|

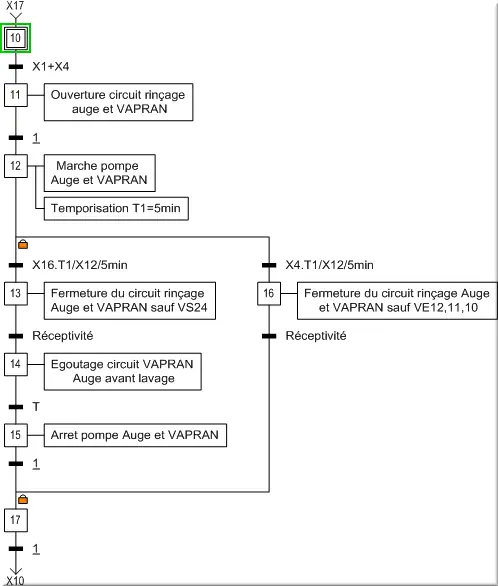

Figure 16 : Séquence rinçage X17

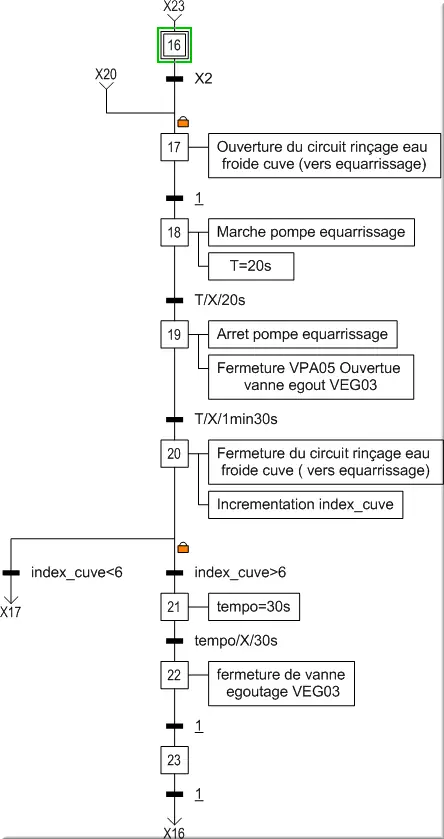

Figure 17 : Séquence rinçage X23
9.9 Séquence Lavage eau chaude
Séquence Lavage eau chaude de la fonction lavage :

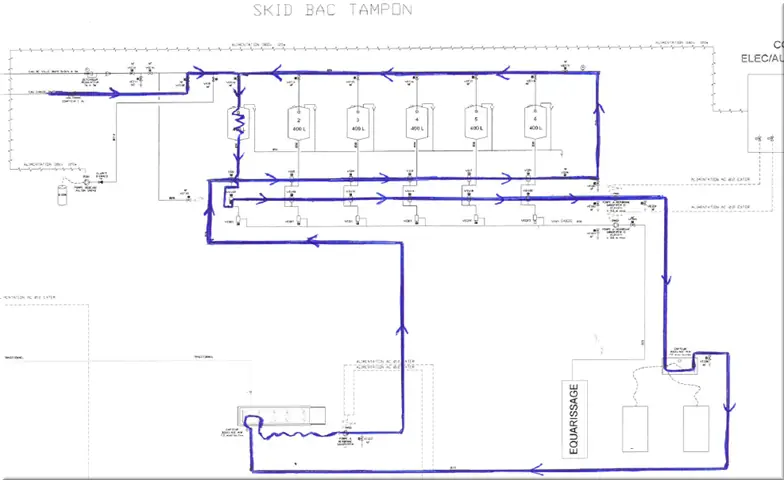

Figure 18 : Séquence eau chaude skid
| Commentaire | Adressage | Validation |
|---|---|---|
| Cette fonction permet la gestion de lavage des bacs et du circuit grâce à l’ouverture des vannes de l’eau chaude |
|
|
| L’évolution de cet état est automatique en fonction de l’utilisation des fonctions de production |
|
|

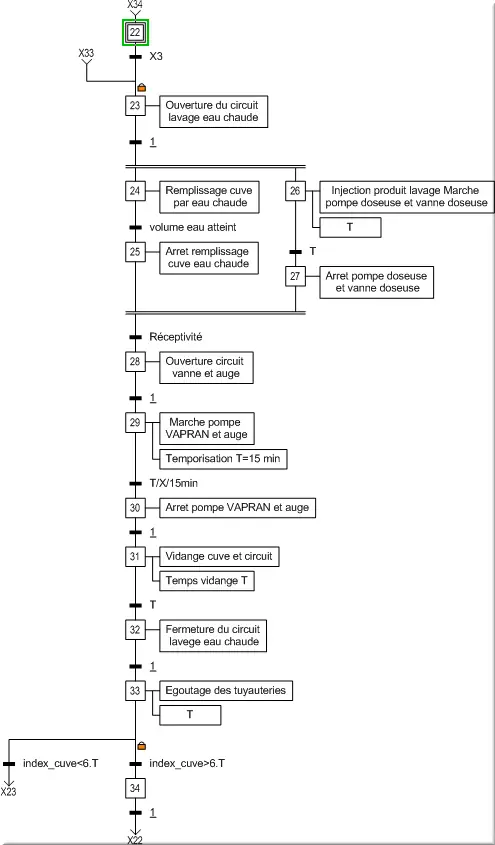

Figure 19 : Séquence eau chaude X34
Tableau de paramètres Séquence :
| Paramètres | Valeur MES | Unité | Détail | Adressage | Validation |
|---|---|---|---|---|---|
| PARAM_NB_BETES_BAC | 10 bêtes par bac | %MW3202 | |||
| PARAM_TPS_VIDANGE_AUGE | sec | %MW3204 | |||
- Défauts associés aux paramètres
| ID | Défauts Paramètres | Type de Réar. | Action apparition | Action disparition | Validation |
|---|---|---|---|---|---|
| DEF_...... |
|
|
|
|
|
| DEF_...... |
|
|
|
|
|
| DEF_...... |
|
|
|
|
|
9.10 Paramètres DFB Ana - Seuil
Gestion ……… Analogique DFB Ana - Seuil :
| Paramètres | Valeur MES | Unité | Détail | Adressage | Validation |
|---|---|---|---|---|---|
| PARAM_Défaut seuil haut | |||||
| PARAM_Alarme seuil haut | |||||
| PARAM_Alarme seuil bas | |||||
| PARAM_Défaut seuil bas |
- Défauts associés aux paramètres
| ID | Défauts Paramètres | Type de Réar. | Action apparition | Action disparition | Validation |
|---|---|---|---|---|---|
| DEF_...... |
|
|
|
|
|
| DEF_...... |
|
|
|
|
|
| DEF_...... |
|
|
|
|
|
9.11 Test de l’équipement Lavage
Test de la fonction de l’équipement Lavage :
| Thèmes | Page | Test : Simul/SAT/FAT : Validation | |
|---|---|---|---|
| Concerne | Non Concerne | ||
| Conditions initiales |
|
|
|
| Défauts |
|
|
|
| Séquence |
|
|
|
| Paramètres |
|
|
|
9.12 Validation de l’équipement Lavage
Validation de la fonction de l’équipement Lavage :
| Validation de la fonction | ||||
|---|---|---|---|---|
| Société | Nom | Date | Signature | Commentaires |
|
|
|
|
|
|
|
|
|
|
|
|
